電力接地線分類機構和裝設檢測
2018年12月27日
電力接地線常見的分類規格
（1）雙舌接地棒（雙簧接地棒）：規格分為：JN-10KV雙簧接地棒，JN-35KV雙簧接地棒，JN-110KV雙簧接地棒，JN-220KV雙簧接地棒，JN-330KV雙簧接地棒，JN-500KV雙簧接地棒。
（2）單舌接地棒（單簧接地棒）規格分為：JN-10KV單簧接地棒，JN-35KV單簧接地棒，JN-110KV單簧接地棒JN-220KV單簧接地棒，JN-330KV單簧接地棒，JN-500KV單簧接地棒。
（3）螺旋夾（線）：規格分為：JN-10KV螺旋壓縮JN-35KV接地棒螺旋壓縮接地棒，JN-110KV螺旋鉗，JN-220KV螺旋壓縮接地棒JN-330KV螺旋的壓縮接地棒，JN-500KV螺旋壓縮接地棒。

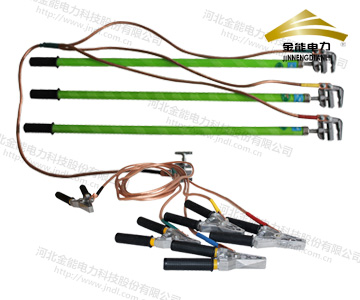

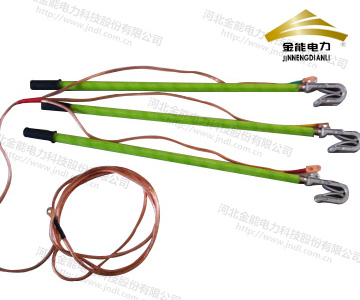

接地線的結構特征
導線端頭鉗短路線，總線文件夾接地線耳，接地線價格接地端夾或臨時接地電極和接地操作棒。
線和接地端子鉗，高品質的鋁壓鑄件，緊固件相匹配的金屬鍍鎳處理。
地面操作桿使用高級環氧樹脂絕緣性能和優異的機械強度，玻璃纖維和精致，而安裝的操作手柄硅橡膠護套，合牢固，更安全和可靠的絕緣。
短路線，接地線多股優質軟銅線纏繞在一起，覆蓋著柔軟的透明絕緣護套可以防止使用接地銅線的磨損，高溫，確保操作人員的操作安全。
耳和收斂文件夾的接地銅和新技術的外護套壓接，軟連接可以有效地防止使用接線銅斷股的接地線，以提高系統的可靠性和使用壽命。
裝設電力接地線注意事項
(1) 裝設接地線必須先接接地端，后接導體端。(2) 接地線必須接觸良好，連接應可靠。(3) 拆地線的順序與此相反。(4) 裝、拆接地線均應使用絕緣棒和戴絕緣手套，人體不得碰觸接地線或未接地的導 線，以防感應電觸電。
電力接地線檢測知識
(1)成組接地線直流電阻試驗，五年一試。測量各接線鼻之間的直流電阻，根據不同截面，平均每米的電阻值應分別小于規定值。通過試驗，能檢查出接線鼻和線夾與銅導線之間的接觸是否良好。
(2) 接地絕緣棒的工頻耐壓試驗，一年一試。將試驗電壓加在護環與緊固頭之間，分別進行額定電壓試驗和工頻耐壓試驗。
(3) 個人保護接地線的試驗項目、周期和要求基本與攜帶型短路接地線相同。成組直流電阻試驗，五年一試，在各接線鼻之間測量直流電阻，且平均每米的電阻值符合規定要求。
電力接地線的使用誤區
(1)工作之前必須檢查接地線。軟銅線是否斷頭，螺絲連接處有無松動，線鉤的彈力是否正常，不符合要求應及時調換或修好后再使用。
(2)掛接地線前必須先驗電，未驗電掛接地線是基層中較普遍的習慣性違章行為，而驗電的目的是確認現場是否已停電，能消除停錯電、未停電的人為失誤，防止帶電掛接地線。
(3)在工作段兩端，或有可能來電的支線(含感應電、可能倒送電的自備電)上掛接地線。實際工作中，常忽略用戶倒送電、感應電的可能，深受其害的例子不少。
(4)在打接地樁時，要選擇粘結性強的、有機質多的、潮濕的實地表層，避開過于松散、堅硬風化、回填土及干燥的地表層，目的是降低接地回路的土壤電阻和接觸電阻，能快速疏通事故大電流，保證接地質量。
(5)不得將接地線掛在線路的拉線或金屬管上。其接地電阻不穩定，往往太大，不符合技術要求，還有可能使金屬管帶電，給他人造成危害。
(6)要愛護接地線。接地線在使用過程中不得扭花，不用時應將軟銅線盤好，接地線在拆除后，不得從空中丟下或隨地亂摔，要用繩索傳遞，注意接地線的清潔工作，預防泥沙、雜物進入接地裝置的孔隙之中，從而影響正常使用的零件。
(7)新工作人員必須經過對接地線使用的培訓、學習，考核合格后，方能單獨從事接地線操作或使用工作。
