鐵路地界樁預制要求和埋設要求,鐵路安全保護區地界標
2019年02月27日
一、鐵路地界樁預制
1、鐵路地界樁長、寬、高分別為140mm、100mm、800mm。
2、鐵路地界樁采用C20混凝土，鋼筋布置見設計圖，混凝土保護層為20mm。
3、鐵路地界樁采用預制場集中預制，施工現場安裝預制件的施工方式。
4、預制構件砼由預制廠攪拌站統一拌合，確保混凝土質量滿足要求
5、模具由廠家按圖紙?zhí)峁┑淖銐騽偠鹊乃芰夏＞撸耗＞甙惭b前必須涂刷脫模劑，拆模后的模具要及時清理，并分類堆故整齊。
6、所采購鋼筋等原材料必須符合國家標準要求；嚴格按照圖紙要求布置鋼筋。
7、砼灌注過程中，應嚴格控制砼的等待時間，嚴禁出現砼澆筑前初凝現象。每塊預制件澆筑必須一次性澆筑完成。
8、砼振搗采用平板式振搗設備，振搗時間不宜太長，控制在3-4min為宜。現場振搗（動）作業時應安排有經驗有責任心的技術人員旁站，嚴禁漏 振現象。初次預制件應對各道工序嚴加控制并總結經驗，確定混凝土振動及 拆模時間。

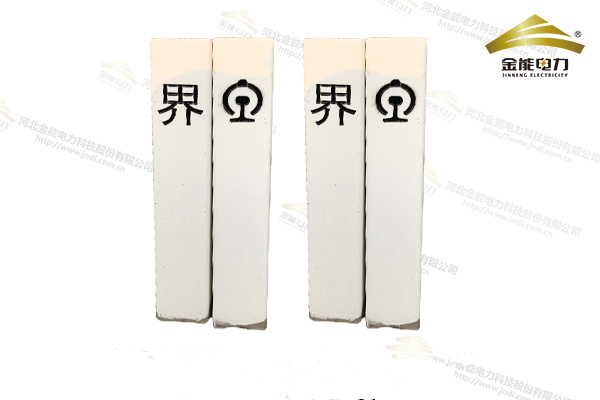

9.鐵路地界標(樁）為白色，陰文及路徽為黑色。

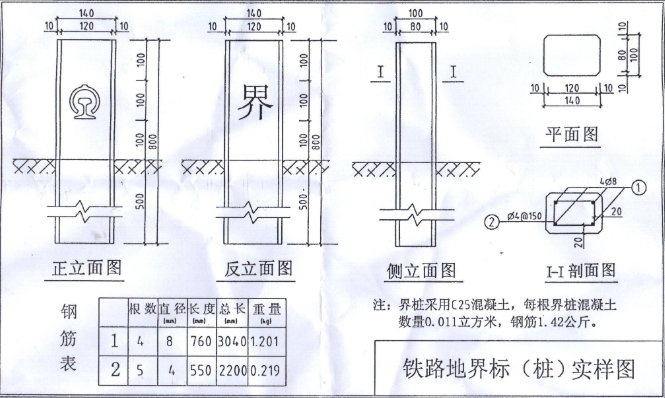

二、鐵路地界樁設計效果圖
三、鐵路地界樁埋設基本要求
1、標志標樁按照征地紅線安裝，安裝施工前應進行現場調查.做好測量放線、清表以及與地方的溝通協調工作。
2、現場安裝施工在預制廠開始預制構件一個月后方可進行。鋼筋混凝土預制件出場時，混凝土強度不得低于設計強度的80%運輸中應有保護措施，于其間夾草席、稻草、鋸末或其它緩沖防震材料，以防碰傷。豎向堆碼層數不超過5層，高度不超過600nun。
3、鐵路用地界標(樁）埋設要求：
①地界標埋設直線地段不得大于50m,曲線地段不得大于40m,可根據現場實際 情況進行調整。但變化點處必須進行埋設。
②本標志正面為陰文路徽，背面為陰文“界”字。背面向線路外側，即 寫有“界”字的一側。
③地界標埋設應根據《紅線征地圖》由測量人員進行放點埋設。
④地界標埋設前，應事先挖好“長34cmX寬30cmX深50cm”的矩形基坑。
⑤地界樁埋設時將地界樁放于基坑中間位置，采用垂球或標度尺調整地界樁垂直度，確保地界樁與地面垂直，然后采用C10混凝土維護加固！
